產品中心
石化設備及配件-
概述

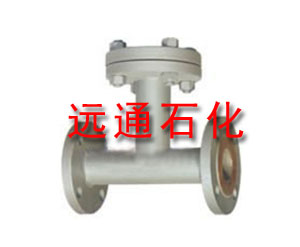

管道過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。適用范圍
公稱通徑：50～300mm
公稱壓力：10～4.0MPa
工作溫度:-196～400℃
工作介質：
1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、 烴類等。
2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。
3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。
4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。
可攔截的固體顆粒粒徑：131～2032μm
PN1.6～5.0MPa DN50～300
殼體材料：鑄鐵、碳鋼、不銹鋼

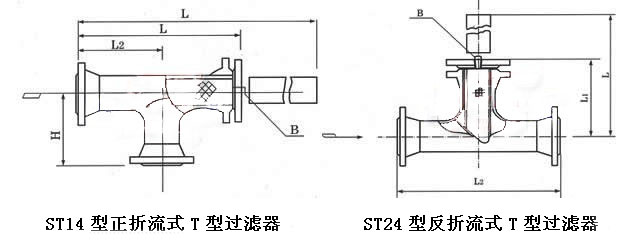

ST14型正折流式T型過濾器連接尺寸
|
公稱直徑 |
主要尺寸 |
排放□“B” |
|||
|
L |
L1 |
L2 |
H |
R1/2" |
|
|
50 |
300 |
526 |
164 |
164 |
|
|
65 |
338 |
594 |
184 |
184 |
|
|
80 |
368 |
652 |
196 |
196 |
|
|
100 |
423 |
735 |
220 |
175 |
|
|
125 |
466 |
814 |
240 |
194 |
|
|
150 |
521 |
917 |
270 |
217 |
|
|
200 |
630 |
1108 |
320 |
268 |
|
|
250 |
738 |
1310 |
370 |
320 |
|
|
300 |
846 |
1512 |
420 |
372 |
|
ST24型反折流式T型過濾器連接尺寸
|
公稱直徑DN |
主要尺寸 |
排放□“B” |
||
|
L |
L1 |
L2 |
R1/2" |
|
|
50 |
298 |
158 |
268 |
|
|
65 |
337 |
179 |
304 |
|
|
80 |
370 |
195.5 |
330 |
|
|
100 |
432 |
225 |
382 |
|
|
150 |
557 |
280 |
482 |
|
|
200 |
678 |
332.5 |
578 |
|
|
250 |
791 |
383 |
666 |
|
|
300 |
918 |
437 |
768 |
|
