汽車罐車發油鶴管
一、 用途適用于各類石油庫發放各類燃料油，也可用于化工及其它行業收、發各類液體原料的灌裝作業。

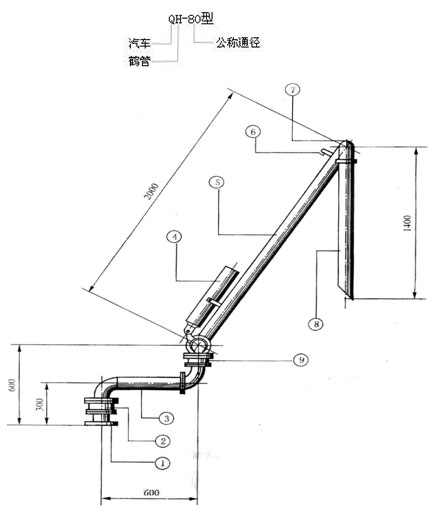

二、 型號說明
（1）接口法蘭 （2）基礎回轉器 （3）水平短管
（4）平衡器 （5）升降臂 （6）放空閥
（7）頭部回轉器 （8）垂直插入管 （9）水平回轉器
三、技術參數
型號 直徑 mm 公稱壓力 MPa 工作半徑mm 水平回轉 升降角度 基礎法蘭 QH65 65 0.6 1400／2600 0°～360° -5°～60° DN65 PN1.6MPa QH80 80 0.6 1400／2600 O°～360° -5°～60° DN80 PNl.6MPa QHl00 100 0.6 1400／2600 0°～360° -5°～60° DNl00 PNl.6MPa
四、 產品本體材料選用：碳鋼、不銹鋼、鋁合金等材質。
五、 密封材料：耐油丁腈橡膠、氟橡膠。
六、 安裝：
�。�1）發油臺與鶴管連接處配有相應的標準法蘭，并保證基礎法蘭牢固可靠，法蘭盤距地面高度為2.1～2.2米，鶴管吊裝時法蘭盤距地面高度為2.7～2.8米。
�。�2）產品出廠時已做密封性試驗，用戶安裝時只需參照結構示意圖，先將水平短管與發油臺上基礎法蘭連接好，然后連接水平短管與升降臂組，最后安裝平衡器，連接平衡器拉桿。
�。�3）總裝完畢后，進行平衡器的調整，先將升降臂舉至約60°以上擰下平衡器尾端蓋，調節螺桿使鶴管-15°～60°范圍內能停穩即可。
七、 使用與保養：
�。�1）牽引鶴管時，應用力均勻，避免撞擊。
�。�2）作業完畢后，須將鶴管推至發油臺一側，并將鶴管升降臂推至60°位置，使平衡器處于放松狀態。
�。�3）用戶應建立健全維修保養制度，經常檢查鶴管的工作情況，做好維護保養工作。
