石化設備及配件-
空氣泡沫產生器是一種固定安裝在油罐上，產生和噴射空氣泡沫的滅火設備。當泡沫比例混合裝置通過固定消防泵供給的泡沫混合液，流經輸送管道，通過泡沫產生器時產生一定壓的力，從而與空氣接觸，形成泡沫，撲滅油類火災。一般有四種型號：PC-4，PC-8，PC-16，PC-24。
1、技術參數如下：
①型號 PC-4：工作壓力為0.5MPa時，混全液為4升/秒，泡沫發生量為25升
②型號 PC-8：工作壓力為0.5MPa時，混全液為8升/秒，泡沫發生量為50升
③型號 PC-16：工作壓力為0.5MPa時，混全液為16升/秒，泡沫發生量為100升
④型號PC-24：工作壓力為0.5MPa時，混全液為24升/秒，泡沫發生量為150升
2、工作壓力范圍0.2-0.5MPa。
3、玻璃片在0.1-0.2MPa壓力下被沖破。
☆結構原理：

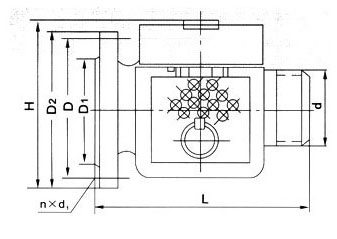

空氣泡沫產生器主要由殼體組、泡沫噴管組和導板組三個部分構成。
當泡沫混合液流過產生器噴咀時，形成擴散的霧化射流，在其周?chē)a(chǎn)生負壓，從而吸入大量空氣形成空氣泡沫，空氣泡沫通過泡沫噴管和導板輸入貯罐內，沿罐壁淌下，平穩地覆蓋在燃燒液面上。

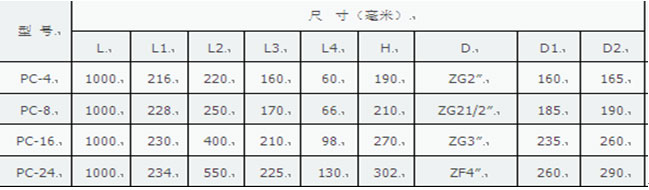

☆尺寸及重量：表一
☆使用說明： 1、空氣泡沫產生器進口標定工作壓力為0.5Mpa，也可以在0.3-0.5Mpa壓力范圍內使用，但混合量和泡沫量相應變化。 泡沫噴管組用戶自配件尺寸參考表二
型 號 D3 D4 L5 L6 L7 L8 L9 90°彎頭 PC4 130 75.5 952 108 110 30 5 21/2″ PC8 150 88.5 945 111 116 32 5 3″ PC16 200 140 918 118 122 41 5 5″ PC24 225 105 907 122 132 45 5 6″ 密封玻璃尺寸表 三 貯罐壁上開孔位置尺寸參考表 四
型 號 D5 D6 型號 H1 D7 D8 d/孔數 PC4 78 64 PC4 180 130 80 4/14 PC8 93 79 PC8 200 152 95 4/18 PC16 139 124 PC16 240 210 150 8/18 PC24 165 149 PC24 280 240 180 8/18 ☆安裝與保養：
2、從水泵上要配有PH32、PH64型空氣泡沫混合器按比例輸送空氣泡沫液。
3、本產生器配有3%型和6%型普通空氣泡沫液。
4、為防止易燃液體貯罐內氣體蒸發外漏，殼體出口端必須安裝密封玻璃。該玻璃一面刻有易碎裂痕，混合液流壓力在0.1-0.2Mpa時即可沖碎。易碎裂痕一面應朝噴出口方向安裝。
5、導板安裝在貯罐內壁上，保證泡沫罐壁淌下、平穩地復蓋在燃燒液面上，以提高滅火效果。
6、空氣泡沫產生器進口管孔徑不得小于D所規定的尺寸。
1、安裝前要根據產品型號參照?qǐng)D和表2所列尺寸由用戶自行配制泡沫噴管組。
2、罐壁上開孔位置和尺寸參照?qǐng)D3和表4。
3、先將導板組裝在貯罐內壁上，然后再裝泡沫噴管組和殼體組，罩板應在上方。
4、安裝結束后進行泡沫噴射試驗一次，以觀察噴射泡沫是否正常，水泵供水壓力和產生器進口壓力是否符合要求；管路有無滲漏現象等，最后安裝好密封玻璃。
5、空氣泡沫產生器整個管道必須保證暢通，要經常檢查是否有堵塞現象。密封玻璃是否完好。
6、為了避免和減輕貯罐壁變形時對管道的破壞，最好在生產器進口管道中安裝一段相同口徑的金屬軟管。
